DESCRIZIONE

Questi trasformatori hanno la caratteristica di avere il nucleo magnetico costituito da nastro di lamierino a cristalli orientati che offre le minori perdite specifiche nel senso dell’orientamento dei grani. La cifra di perdita è di circa 0,9W per Kg. con induzione (B) di 1,5Wb/m² ; presenta ottimi valori di permeabilità, sia iniziale che alle induzioni elevate. Conseguentemente le dimensioni di ingombro e il peso sono notevolmente ridotte rispetto ai trasformatori tradizionali. Le potenze indicate sono da intendersi per servizio continuo. Tali trasformatori hanno un’alta affidabilità e un’alta tensione di isolamento tra l’avvolgimento primario e il secondario e tra questi e il nucleo magnetico dovuta ad una accurata scelta dei materiali impiegati. Possono essere realizzati conformemente alle norme UL con utilizzo di solo materiale conforme a tali norme (no file)
Isolamento e protezione:

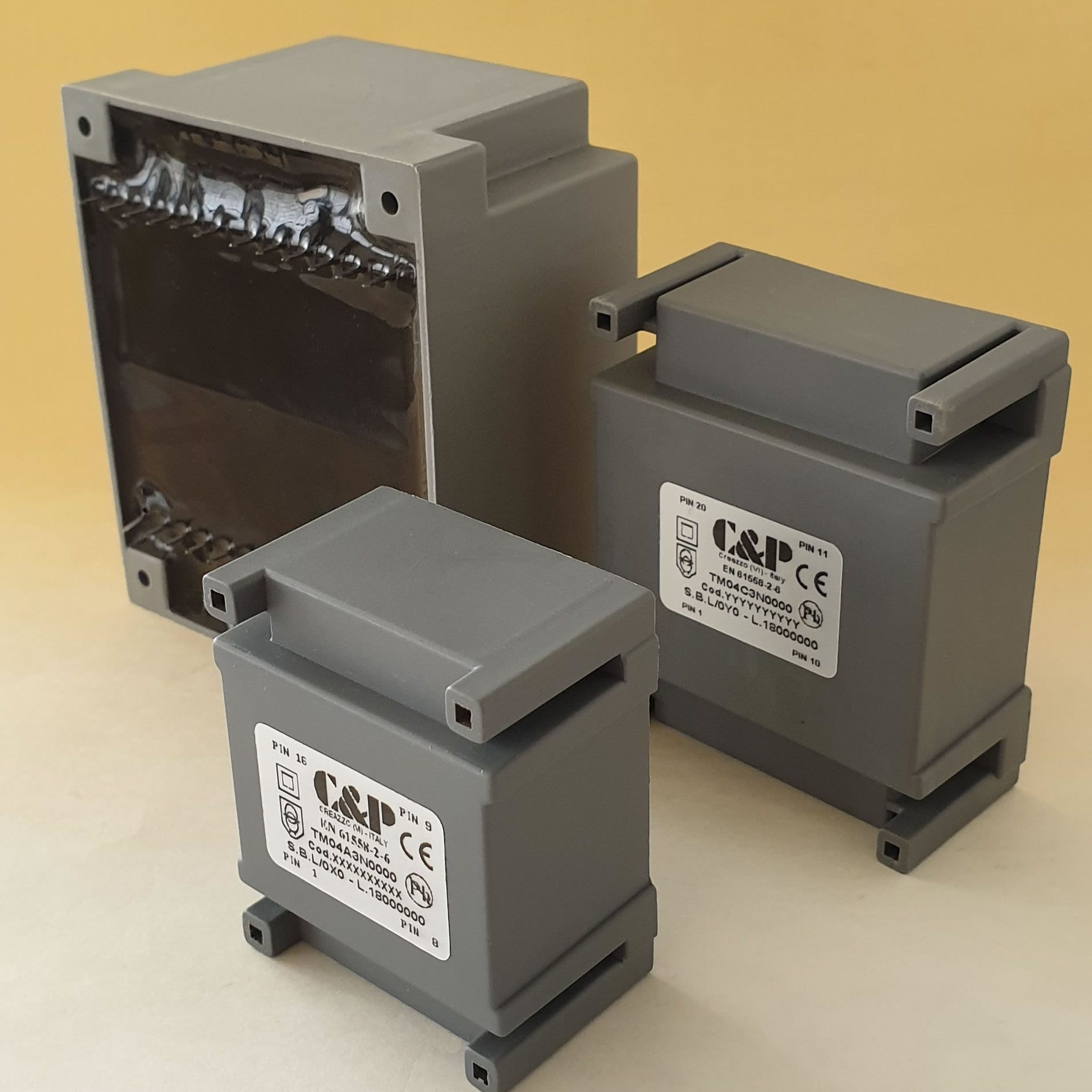

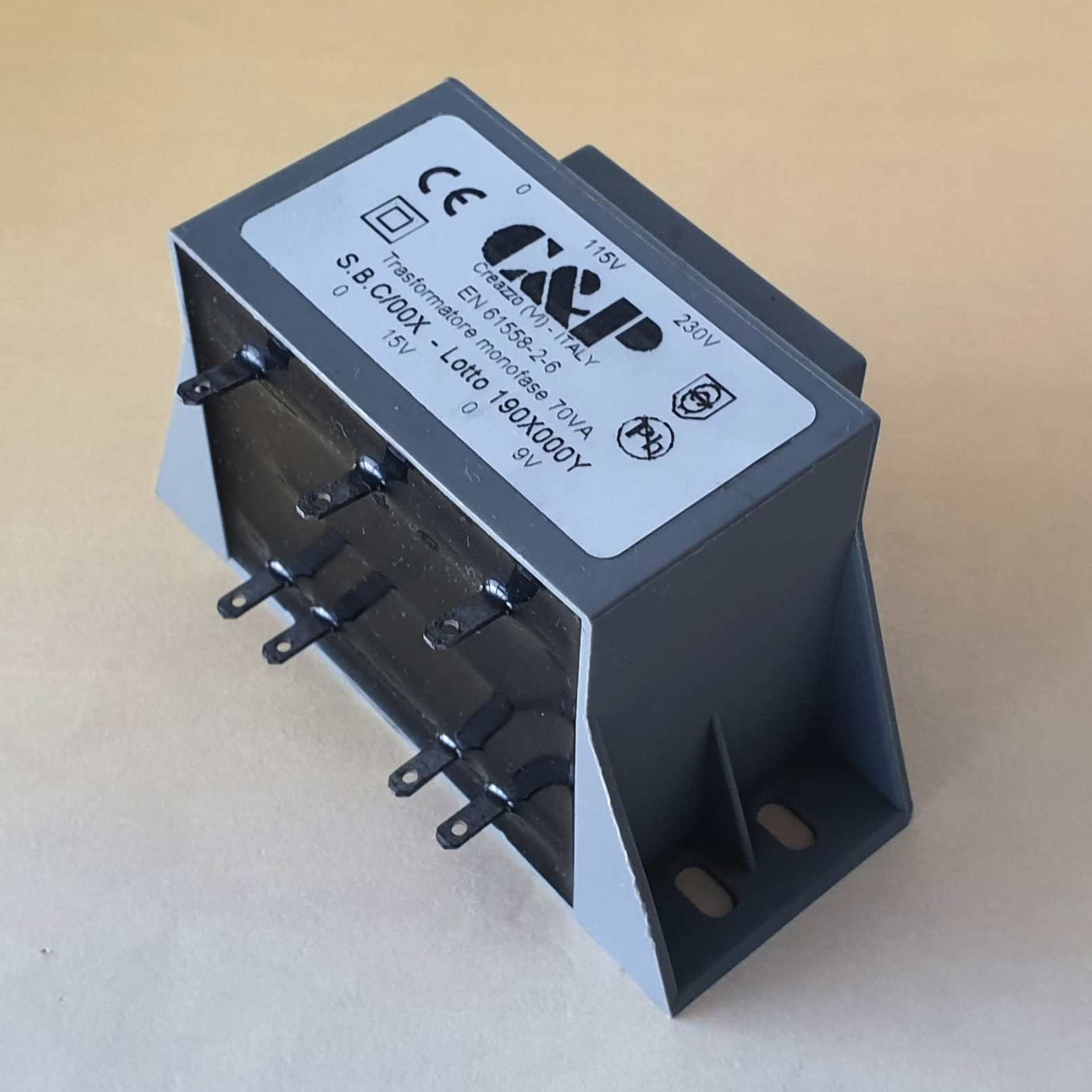

Tipo di costruzione: Chiusa in resina
Grado di protezione: IP00
Tensione di prova: 4KV 50Hz per 1’
Classe di isolamento: ta 40/E
Classe di protezione: Idoneo per apparecchi n classe II
Resistenza al cortocircuito: Non resistente al Cortocircuito

TABELLA TECNICA

DISEGNO TECNICO
